JointAngularLimitHandle

Описание

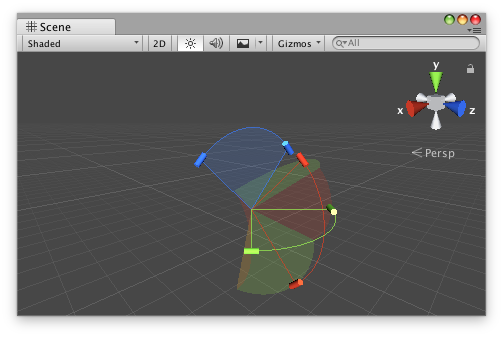

Класс составной ручки для редактирования пределов многоосевого углового движения в представлении "Сцена".

Фигуры, отображаемые с помощью метода DrawHandle, предполагают, что угловые ограничения применяются сначала по оси x, затем по оси y и, наконец, по оси y. ось Z.

Следующий компонент определяет угловые ограничения для CharacterJoint, добавляемого во время выполнения.

using UnityEngine;

public class JointExample : MonoBehaviour { public float xMin { get { return m_XMin; } set { m_XMin = value; } } [SerializeField] float m_XMin = -45f;

public float xMax { get { return m_XMax; } set { m_XMax = value; } } [SerializeField] float m_XMax = 45f;

public float yMax { get { return m_YMax; } set { m_YMax = value; } } [SerializeField] float m_YMax = 45f;

public float zMax { get { return m_ZMax; } set { m_ZMax = value; } } [SerializeField] float m_ZMax = 45f;

protected virtual void Start() { var joint = gameObject.AddComponent<CharacterJoint>();

var limit = joint.lowTwistLimit; limit.limit = m_XMin; joint.lowTwistLimit = limit;

limit = joint.highTwistLimit; limit.limit = m_XMax; joint.highTwistLimit = limit;

limit = joint.swing1Limit; limit.limit = m_YMax; joint.swing1Limit = limit;

limit = joint.swing2Limit; limit.limit = m_ZMax; joint.swing2Limit = limit; } }

Следующий пример пользовательского редактора позволяет редактировать сериализованные угловые ограничения в представлении «Сцена».

using UnityEditor; using UnityEditor.IMGUI.Controls; using UnityEngine;

[CustomEditor(typeof(JointExample)), CanEditMultipleObjects] public class JointExampleEditor : Editor { JointAngularLimitHandle m_Handle = new JointAngularLimitHandle();

// the OnSceneGUI callback uses the Scene view camera for drawing handles by default protected virtual void OnSceneGUI() { var jointExample = (JointExample)target;

// copy the target object's data to the handle m_Handle.xMin = jointExample.xMin; m_Handle.xMax = jointExample.xMax;

// CharacterJoint and ConfigurableJoint implement y- and z-axes symmetrically m_Handle.yMin = -jointExample.yMax; m_Handle.yMax = jointExample.yMax;

m_Handle.zMin = -jointExample.zMax; m_Handle.zMax = jointExample.zMax;

// set the handle matrix to match the object's position/rotation with a uniform scale Matrix4x4 handleMatrix = Matrix4x4.TRS( jointExample.transform.position, jointExample.transform.rotation, Vector3.one );

EditorGUI.BeginChangeCheck();

using (new Handles.DrawingScope(handleMatrix)) { // maintain a constant screen-space size for the handle's radius based on the origin of the handle matrix m_Handle.radius = HandleUtility.GetHandleSize(Vector3.zero);

// draw the handle EditorGUI.BeginChangeCheck(); m_Handle.DrawHandle(); if (EditorGUI.EndChangeCheck()) { // record the target object before setting new values so changes can be undone/redone Undo.RecordObject(jointExample, "Change Joint Example Properties");

// copy the handle's updated data back to the target object jointExample.xMin = m_Handle.xMin; jointExample.xMax = m_Handle.xMax;

jointExample.yMax = m_Handle.yMax == jointExample.yMax ? -m_Handle.yMin : m_Handle.yMax;

jointExample.zMax = m_Handle.zMax == jointExample.zMax ? -m_Handle.zMin : m_Handle.zMax; } } } }

Свойства

angleHandleDrawFunction	CapFunction для использования при отображении маркера управления углом.
angleHandleSizeFunction	Функция SizeFunction для указания размера ручки управления углом.
fillAlpha	Возвращает или указывает непрозрачность, используемую при рендеринге форм заливки для диапазона движения по каждой оси. По умолчанию 0,1.
radius	Возвращает или указывает радиус дуги ручки. По умолчанию 1.0.
wireframeAlpha	Возвращает или указывает непрозрачность, используемую для кривых линий, расположенных снаружи дуг движения. По умолчанию 1.0.
xHandleColor	Возвращает или задает цвет, используемый для маркера, ограничивающего движение вокруг оси x. По умолчанию используется Handles.xAxisColor.
xMax	Возвращает или задает максимальное угловое движение вокруг оси x.
xMin	Возвращает или задает минимальное угловое движение вокруг оси x.
xMotion	Возвращает или указывает, как ограничивается угловое движение относительно оси x. По умолчанию используется ConfigurableJointMotion.Limited.
xRange	Возвращает или указывает диапазон допустимых значений углового движения вокруг оси X. По умолчанию [-180,0, 180,0].
yHandleColor	Возвращает или указывает цвет, используемый для маркера, ограничивающего движение вокруг оси Y. По умолчанию используется Handles.yAxisColor.
yMax	Возвращает или задает максимальное угловое движение относительно оси Y.
yMin	Возвращает или задает минимальное угловое движение относительно оси Y.
yMotion	Возвращает или указывает, как ограничивается угловое движение относительно оси Y. По умолчанию используется ConfigurableJointMotion.Limited.
yRange	Возвращает или указывает диапазон допустимых значений углового движения относительно оси Y. По умолчанию [-180,0, 180,0].
zHandleColor	Возвращает или задает цвет, используемый для маркера, ограничивающего движение вокруг оси Z. По умолчанию используется Handles.zAxisColor.
zMax	Возвращает или указывает максимальное угловое движение относительно оси Z.
zMin	Возвращает или задает минимальное угловое движение относительно оси Z.
zMotion	Возвращает или указывает, как ограничивается угловое движение относительно оси Z. По умолчанию используется ConfigurableJointMotion.Limited.
zRange	Возвращает или указывает диапазон допустимых значений углового движения относительно оси Z. По умолчанию [-180,0, 180,0].

Конструкторы

JointAngularLimitHandle

Создает новый экземпляр класса JointAngularLimitHandle.

Публичные Методы

DrawHandle

Функция для отображения этого экземпляра в текущей камере дескриптора с использованием его текущей конфигурации.
