Handles

Описание

Пользовательские элементы управления трехмерным графическим интерфейсом и рисование в представлении «Сцена».

Ручки — это 3D-элементы управления, которые Unity использует для управления элементами в представлении «Сцена». Существует ряд встроенных графических интерфейсов Handle, таких как знакомые инструменты для позиционирования, масштабирования и поворота объекта с помощью компонента Transform. Однако также можно определить свои собственные графические интерфейсы Handle для использования с редакторами пользовательских компонентов. Такие графические интерфейсы могут быть очень полезным способом редактирования процедурно сгенерированного содержимого сцены, «невидимых» элементов и групп связанных объектов, таких как путевые точки и маркеры местоположения.

Вы также можете дополнить графический интерфейс 3D-манипулятора в сцене 2D-кнопками и другими элементами управления, наложенными на вид сцены. Это делается путем включения стандартных вызовов Unity GUI в пару Handles.BeginGUI и Handles.EndGUI внутри Editor.OnSceneGUI. Вы можете использовать HandleUtility.GUIPointToWorldRay и HandleUtility.WorldToGUIPoint для преобразования координат между 2D GUI и 3D мировыми координатами.

using UnityEngine; using UnityEditor; public class ExampleScript : MonoBehaviour { public float value = 7.0f; }

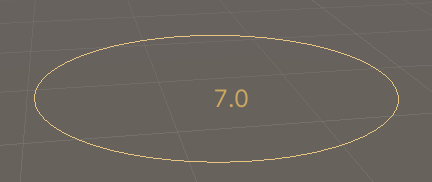

// A tiny custom editor for ExampleScript component [CustomEditor(typeof(ExampleScript))] public class ExampleEditor : Editor { // Custom in-scene UI for when ExampleScript // component is selected. public void OnSceneGUI() { var t = target as ExampleScript; var tr = t.transform; var pos = tr.position; // display an orange disc where the object is var color = new Color(1, 0.8f, 0.4f, 1); Handles.color = color; Handles.DrawWireDisc(pos, tr.up, 1.0f); // display object "value" in scene GUI.color = color; Handles.Label(pos, t.value.ToString("F1")); } }

Статические Свойства

centerColor	Цвет, используемый для маркеров, представляющих центр чего-либо.
color	Цвета ручек.
inverseMatrix	Инверсия матрицы для всех операций дескриптора.
lighting	Подсвечиваются ли ручки?
lineThickness	Получает параметр предпочтения пользователя, управляющий толщиной линий рукоятки инструмента. (Только чтение)
matrix	Матрица для всех операций с дескрипторами.
preselectionColor	Цвет, используемый для выделения невыбранного дескриптора, находящегося в данный момент под указателем мыши.
secondaryColor	Мягкий цвет для обычных вещей.
selectedColor	Цвет для текущего активного дескриптора.
xAxisColor	Цвет, используемый для маркеров, которые манипулируют координатой X чего-либо.
yAxisColor	Цвет, используемый для маркеров, которые манипулируют координатой Y чего-либо.
zAxisColor	Цвет, используемый для маркеров, которые манипулируют координатой Z чего-либо.
zTest	Проверка дескрипторов.

Свойства

currentCamera

Настройка видового экрана и прочее для текущей камеры.

Статические Методы

ArrowHandleCap	Рисует стрелку, аналогичную той, что используется в инструменте перемещения.
BeginGUI	Начните блок 2D-графического интерфейса внутри графического интерфейса 3D-дескриптора.
Button	Создаёт 3D-кнопку.
CircleHandleCap	Рисует круглую ручку. Передайте это в функции обработки.
ClearCamera	Очищает камеру.
ConeHandleCap	Рисует ручку-конус. Передайте это в функции обработки.
CubeHandleCap	Рисует ручку куба. Передайте это в функции обработки.
CylinderHandleCap	Рисует ручку цилиндра. Передайте это в функции обработки.
Disc	Создаёт 3D-диск, который можно перетаскивать мышью.
DotHandleCap	Рисует маркер в виде точки. Передайте это в функции обработки.
DrawAAConvexPolygon	Рисует сглаженный выпуклый многоугольник, заданный массивом точек.
DrawAAPolyLine	Рисует сглаженную линию, указанную с помощью массива точек и ширины.
DrawBezier	Рисует текстурированную линию Безье через начальную и конечную точки с заданными касательными.
DrawCamera	Рисует камеру внутри прямоугольника.
DrawDottedLine	Рисует пунктирную линию от p1 до p2.
DrawDottedLines	Рисует список сегментов пунктирной линии.
DrawGizmos	Рисует подмножество Gizmos (до или после постобработки) для данной камеры.
DrawLine	Рисует линию от p1 до p2.
DrawLines	Рисует список сегментов линии.
DrawPolyLine	Рисует линию, проходящую через список точек.
DrawSelectionFrame	Рисует рамку выбора, обращенную к камере.
DrawSolidArc	Рисует круговой сектор (кусок пирога) в трехмерном пространстве.
DrawSolidDisc	Рисует твердый плоский диск в трехмерном пространстве.
DrawSolidRectangleWithOutline	Рисует сплошной прямоугольник в трехмерном пространстве.
DrawTexture3DSDF	Рисует 3D-текстуру, используя режим рендеринга Signed Distance Field в 3D-пространстве.
DrawTexture3DSlice	Рисует 3D-текстуру, используя режим рендеринга Slice в 3D-пространстве.
DrawTexture3DVolume	Рисует 3D-текстуру, используя режим объемного рендеринга в 3D-пространстве.
DrawWireArc	Рисует дугу окружности в трехмерном пространстве.
DrawWireCube	Рисует каркасную рамку с центром и размером.
DrawWireDisc	Рисует контур плоского диска в трехмерном пространстве.
EndGUI	Завершить блок 2D-графического интерфейса и вернуться к графическому интерфейсу 3D-дескриптора.
FreeMoveHandle	Создаёт неограниченный маркер перемещения.
FreeRotateHandle	Создаёт дескриптор неограниченного поворота.
GetMainGameViewSize	Получить ширину и высоту основного вида игры.
Label	Создаёт текстовую метку, расположенную в трехмерном пространстве.
MakeBezierPoints	Перенастраивает массив точек для представления кривой Безье.
PositionHandle	Создаёт дескриптор позиции.
RadiusHandle	Создаёт маркер радиуса просмотра сцены.
RectangleHandleCap	Рисует прямоугольную ручку. Передайте это в функции обработки.
RotationHandle	Создаёт дескриптор поворота представления "Сцена".
ScaleHandle	Создаёт дескриптор масштаба представления сцены.
ScaleSlider	Создаёт ползунок шкалы направления.
ScaleValueHandle	Создаёт 3D-манипулятор, который масштабирует одно плавающее число.
SetCamera	Настраивает текущую камеру так, чтобы все ручки и приспособления отображались с ее настройками.
ShouldRenderGizmos	Определяет, следует ли рисовать вещицы.
Slider	Создаёт 3D-ползунок, который перемещается вдоль одной оси.
Slider2D	Создаёт 3D-ползунок, который перемещается по плоскости, определяемой двумя осями.
SnapToGrid	Округляет каждую позицию Transform.position до ближайшего кратного EditorSnap.move.
SnapValue	Округляет значение до ближайшего кратного привязки, если привязка активна. Обратите внимание, что привязка может быть только положительной.
SphereHandleCap	Рисует ручку сферы. Передайте это в функции обработки.
TransformHandle	Создает дескриптор преобразования.

Делегаты

CapFunction	Функция, используемая для рисования ручки, например. Ручки.RectangleCap.
SizeFunction	Тип делегата для получения размера дескриптора на основе его текущей позиции.
